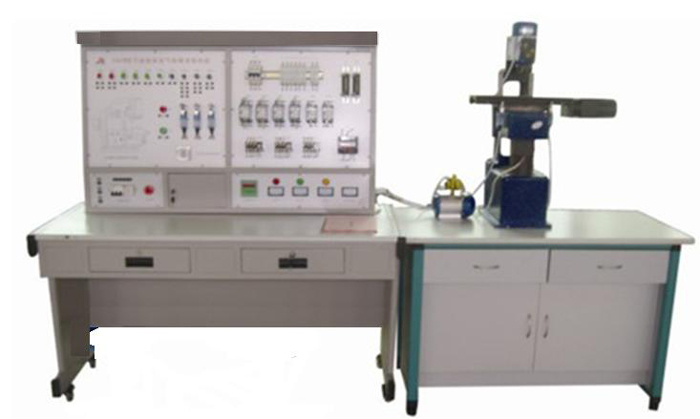

SB-M7120型平面磨床電氣技能實訓考核裝置（半實物）
本裝置由電源控制部分、M7120型磨床機床電氣控制部分、仿真機床構成。電源控制部分包括實訓定時、定時報警、安全用電自動控制等，機床電氣控制部分把整臺機床內部電器裝在正面面板上，能直觀地觀察機床工作時各電器的動作狀況。故障點在面板上設有相應測試點，供實訓考核者測試用。仿真機床部分能模擬機床各種運動。通過本裝置的實訓能使學員掌握機床常見故障的現象、故障產生的大概部位，熟練掌握機床電路工作原理，其是維修電工初、中、高級技能鑒定的理想設備。
一、技術性能
1、輸入電源：三相四線（380V±10% 50Hz）
2、工作環境：溫度-10℃～+40℃ 相對濕度＜85%(25℃)
3、裝置容量：＜1KVA
4、重 量：150kg
5、外形尺寸：1400mm×700mm×1500mm
二、裝置構成
（一）主控屏
1、三相四線電源輸入，通過漏電保護器接通總開關。
2、設有450V指針式交流電壓表三只，指示電源輸入的三相電源電壓，并有三只指示燈指示實訓臺與外部電源的通斷。
3、實驗兼報警記錄儀（實驗管理器）：平時作為時鐘使用，具有設定實訓考核時間，定時報警、切斷電源等功能。
（二）機床電器裝載板：安裝機床電器、故障設置盒及故障測試孔。
（三）實訓桌：桌體為鋁木結構
（五）電氣部分的操作，能實現M7120型磨床各種運動
（六）機床電氣線路的所有接點，在裝置的面板上都有相應的測試點，便于檢測故障
（七）控制屏的故障箱內設有16個開關，通過撥動故障開關可設置相應的故障點
三、設備配置
|
序號 |
名 稱 |
數 量 |
備 注 |
|
1 |
M7120型 磨床電氣技能實訓考核裝置 |
1 |
|
|
2 |
XM7120型 磨床半實物模型（含實訓桌） |
1 |
配有與電氣部分的連接接口，通過電纜連接 |
四、實訓項目與目的
1、熟悉常用低壓電氣的機構、原理；
2、通過觀察機床模擬運動，了解機床的真實運動狀況；
3、掌握機床電器控制原理及各種保護裝置；
4、掌握機床常見故障發生部分現象及排除方法。
五、故障點設置一覽表
|
故障編號 |
故障現象 |
故障編號 |
故障現象 |
|
1 |
機床無法啟動 |
9 |
砂輪電動機無法啟動 |
|
2 |
液壓泵電動機無法啟動 |
10 |
砂輪電動機無法啟動 |
|
3 |
液壓泵電動機無法啟動 |
11 |
砂輪架無法上升 |
|
4 |
液壓泵電動機無法啟動 |
12 |
砂輪架無法上升 |
|
5 |
液壓泵電動機和砂輪電動機都無法啟動 |
13 |
砂輪架無法下降 |
|
6 |
砂輪電動機無法啟動 |
14 |
砂輪架無法下降 |
|
7 |
砂輪電動機無法啟動 |
15 |
電磁吸盤不能工作 |
|
8 |
砂輪電動機控制無自鎖 |
16 |
電磁吸盤控制不能自鎖 |
