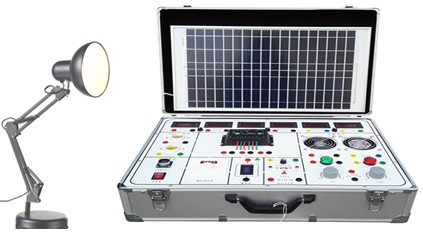

SB-PVT001光伏發電教學實驗箱
新能源技術實訓室由光電子技術實驗室、主要儀器設備有：光電技術試驗箱、信號源、示波器、光伏電站等。其中光伏電站包括太陽能電池組件、光伏發電系統、光伏控制系統、PC機等；采用多元化模式，使用混合雙向并網逆變器、微型逆變器、組串逆變器、高網市電互補逆變器組成智能微網綜合系統，形成一套完整小型光伏電站，電站功率為8千瓦，且能實現并網。光伏發電系統實驗室，風電互補實訓室和能源存儲技術實驗室。
該室以“光伏技術”為主，可以完成太陽能電池原理與應用、光伏發電技術、光電子檢測技術實驗、傳感器原理、畢業設計、相應競賽等實踐教學任務。同時該室還可以滿足我院科研工作和對外服務任務的必要需求。
一、系統組成
該系統由AC/DC電源模塊、離網電源控制模塊、開關控制模塊、儀表監控模塊、負載實驗?zāi)K，等組成。
二、基本工作原理：
1.太陽能電池組件
太陽能電池組件由多個單晶或多晶、非晶電池單元串、并聯并經封裝后制成。其中的單晶電池單元的功能是將太陽的光線吸收發生伏打效應產生一定的電壓、電流，并按照需求串、并聯而將太陽能轉換成電能輸出，經電纜送至控制器。
2.蓄電池
蓄電池的作用是將太陽能電池組件產生的電能儲存起來。當光照不足或晚上，或者負載需求大于太陽能電池組件所產生的電能時，將存儲的電能釋放出來以滿足負載的能量需求。
3.正弦波逆變器
正弦波逆變器的作用是將太陽能電池組件產生的直流電或者蓄電池釋放的12V直流電轉化為負載需要的36V正弦交流電。
三、主要技術指標：
1.太陽能電池組件功率：20W
◆ Vmp 18.0V
◆ Imp 1.12A
◆ Voc 22.30
◆ Isc 1.10A
2.蓄電池容量：12V/7Ah
3.控制器：
◆ 額定輸出電壓、電流：12V/8A
◆ 蓄電池過充保護：16.2V,恢復14.4V
◆ 蓄電池過放保護：10.8V,恢復12.4V
◆ 三種輸出模式：普通開/關模式、光控開/光控關模式、光控開/時控關模式
4.正弦波逆變器：
◆ 輸出波形與頻率：正弦波/50HZ±1HZ
◆ 額定輸入電壓、電流：10.8V～15.5V/2A
◆ 額定輸出電壓、電流：220V±10%/1.36A
◆ 額定輸出功率：300VA
◆ 輸出功率因數：≥95%（線性負載）
◆ 逆變效率：≥85%
5.輸入市電：AC220V/50HZ
6.參考箱體尺寸：630×430×240mm
7.工作環境：0°C～40°C、≤85%RH
四、實驗內容：
實驗一：太陽能電池發電原理實驗
實驗1-1 ：太陽能光伏板能量轉換實驗
實驗1-2：環境對光伏轉換影響實驗
實驗二：太陽能電池光伏系統直接負載實驗
實驗三：光伏控制型太陽能系統發電實驗
實驗3-1：光伏型控制器工作原理實驗
實驗3-2：光伏型控制器充放電保護實驗
實驗四：戶用型太陽能發電和利用實驗
實驗4-1：戶用型控制器工作原理
實驗4-2：戶用型控制器充放電保護實驗
實驗五：太陽能系統電器負載實驗；
五、設備配置
|
序號 |
名 稱 |
型 號 |
數量 |
單位 |
|
1 |
太陽能光電教學實驗箱 |
|
1 |
臺 |
|
2 |
實驗附件 |
|
1 |
套 |
|
