SBDZS-022電子技術綜合實訓考核設備(大賽型)
一、產品概述
電子技術綜合實訓考核設備既是參照國家人力資源與社會保障部頒發的《廣電和通信設備電子裝接工》、《廣電和通信設備調試工》、《液晶顯示器件制造工》、《半導體分立器件和集成電路裝調工》等國家職業標準實訓技能要求開發。也是按世界技能競賽標準及要求設計。本設備不僅適用于各類技工院校、職業院校在國家職業資格目錄中電子通信行業相關工種的技能考核鑒定，也可用于電子技術基礎及設計、單片機原理及應用、嵌入式系統及應用等課程的教學實訓、創新設計及國內外各種電子技術技能競賽和應用電子技術專業人才培養。
設備整體包含硬件設計、單片機系統編程實訓，采用模塊化設計組合式運用的設計理念 ，模塊配置有單片機基礎模塊系統、基礎模擬實訓電路系統、基礎數字實訓電路系統。設備還配套有高檔專業的工具、儀器、耗材配件包。在教學任務上，學員可根據工作任務的要求選擇相應的單元模塊搭建電子產品應用系統，也可按照工作任務要求選擇設計其中的某部分單元電路完成各類電子產品的設計、組裝、焊接、編程與調試。

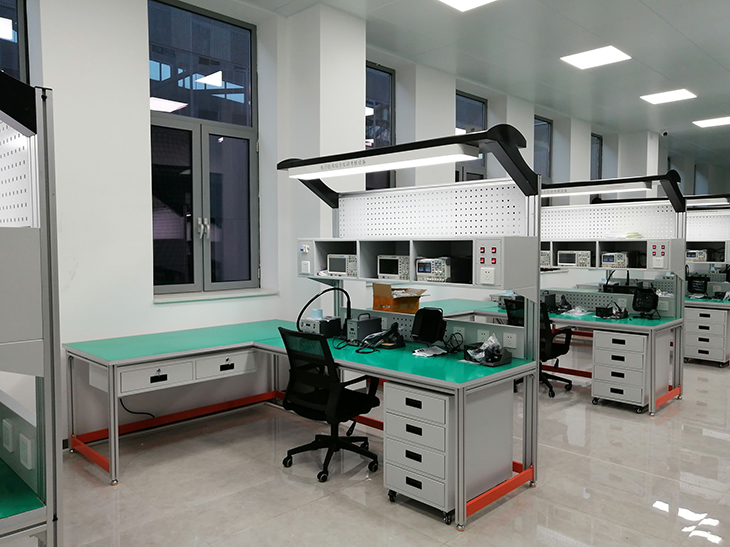

參考圖片
二、產品功能與結構
該設備主要由工作臺、實訓屏、實訓屏模塊、工具柜、電腦桌、電路實訓模塊、儀器工具耗材包組成。完全符合世界技能大賽電子技術項目競賽現場配置要求。
1.工作臺：桌身采用優質鋁型材做骨架，整機既堅固耐用，美觀大方。桌面采用25mm厚高密度纖維板，外貼防火板，PVC截面封邊，桌面具有耐磨、耐熱、耐污、耐火、耐菌、防霉、抗靜電及易清潔等特點。工作臺設有防靜電配套裝置，桌面上方有實訓屏、模塊盒安放橫梁、工具網孔板、高檔條形LED照明。
2.實訓屏：模塊化配置方式，實訓屏內部配工業插座，任何安裝在實訓屏面板上的模塊只需插上電源就可使用，模塊間內部無任何聯系，可完全獨立使用。模塊包括直流電源模塊、示波器模塊、函數信號發生器模塊、電源控制器模塊等，并設有漏電保護開關，可對漏電、觸電、過流、短路進行保護。
3.工具柜：采用優質Q235冷軋鋼板焊接而成，表面靜電噴塑。工具柜下裝帶剎車的萬向輪，使工具柜可以隨意固定和移動，工具柜設計有四層抽屜，其中第一、二、三層抽屜內部使用分隔條分隔成各種大小不同空間，實訓電路板、元器件、工具、耗材均可放在隔間內，第四層為大容量柜，可放置套裝配件、工具包、開發板、仿真器、測量儀表等。拉開抽屜，各種電子元件分類整齊、一目了然。
4.資源包配置：資源包內電路實訓模塊內容十分豐富，有單片機模塊系統、基礎模擬實訓電路系統、基礎數字實訓電路系統。可單獨進行實訓，也可各種組合搭配實訓。
5.儀器、工具、耗材配件包：儀器、工具、耗材配件包，參照世界技能大賽電子技術項目競賽現場配置，配置齊全、性能專業。
6.電源管理系統：智能電源管理系統具有過溫、短路、過流、過壓、欠壓、失壓、功率限定7大保護功能；電源具有一鍵鎖定功能，處理故障時，防止漏電保護器合閘，造成觸電危險；電源具有故障鎖定功能，發生故障導致跳閘時，不能人為上電，只能通過遠程清除故障后，才能上電成功；能通過無線4G和有線以太網與手機APP和PC端云平臺通訊，沒有網絡的情況下，教室整套智能電源管理系統可離線獨立運行。智能終端：智能電源管理系統以32位ARM為核心，采用4.3寸彩色觸摸屏為人機交互界面，實時監控設備運行情況，提供Zigbee、CAN等多種通信模式，具備語音播報功能。能實時監測三相電壓、電流、功率，功率因數、頻率、電能等參數，液晶觸摸屏監測數值。能監控實驗室電源的故障類型和故障次數；設備時間管理包含年月日時間的顯示；用戶通過刷卡方式請求開啟設備，PC端進行授權之后，設備可啟動使用，PC端可分時預約設備的啟動和停止。PC端軟件：每個設備狀態信息顯示，具有多個子界面，具有故障分析，用電能效分析、集中管理、個人中心資料管理、用戶報警定位跟蹤與信息統計；具有管理員信息修改與權限管理等功能。可一鍵開啟和關閉所有設備，可單獨控制每臺設備的開關。手機APP：用電狀態界面實時顯示當前電壓、電流、有無功功率、電能、設備溫度、漏電電流值等；用電數據界面能智能查找近2年用電數據，設置界面能設置限定電能值、負載值、設備超溫值、過欠壓值、過欠壓恢復時間值等。后臺查看報警日志、操作日志、故障日志等?？刂疲嚎稍谖⑿判〕绦蛑羞h程控制智能開關的通斷。后臺系統：包含賬號管理、設備管理、報修管理、用戶管理，設備管理：
①包含監控管理：實時視頻監控每個教室，可一鍵預覽所有設備的在線和運行情況，分析設備使用率及運行時間?、诎O備節點：可顯示設備所在位置、編碼名稱、掛載情況、用戶編輯、用戶查詢等。報修管理：用戶可進行遠程報修，反應設備故障信息，編輯報修情況，后臺可進行遠程維護，及時跟進，以有效解決用戶設備維護。用戶管理：可連通手機號，對賬戶進行一對一的安全加密，實名認證，防止賬戶泄密、防盜，現場數據連接云平臺后臺數據庫管理?，F(xiàn)場需對功能逐一演示，提供有效、權威的證明文件，證實該產品的可靠、安全、先進性。
三、電子技術綜合實訓考核設備特點
1.開放式設計
可根據實訓考核課題在可編程器件庫及電子元件庫中選擇合適的電子器件，利用配置的實訓工具及檢測儀器進行設計與制作。
2.模具化運用
可編程器件單元板庫、電子元件庫、實訓工具庫、分類清晰，擺放整齊。
3.積木式理念
根據可編程器件電子產品的技術應用分類，配置有一百種左右單元模塊，可按照工作任務書的要求選擇相應的單元模塊組成控制電路。
4.巧妙的組合
實訓電路模塊配置豐富，各模塊可以根據實驗內容的不同而自由選擇、組合。中間連線全部用快速接頭，操作方便，更換快捷，具有相當大的擴展空間。儀器、工具、耗材配件包與世賽配置一致，符合國際一流競賽水平。
四、技術參數
1.工作電源：單相三線 AC220V±5% 50HZ
2.安全保護：漏電保護、過流保護
3.額定功率：2.5kW
4.單片機：51系列采用IRC15W4K63S4(STC公司1T 8051單片機)、ARM系列采用STM32L052
5.環境溫度：-10～50℃
6.相對溫度：≤85%
7.外形尺寸：L1800mm×W800mm×H780mm
五、設備配置清單
序號 | 配置名稱 | 規格型號 | 單位 | 數量 | 備注 |
1 | 實訓屏 |
| 套 | 1 |
|
1） | 電源控制模塊 |
| 個 | 1 |
|
2） | 交流插座模塊 |
| 個 | 2 |
|
3） | 示波器模塊 |
| 個 | 1 |
|
4） | 函數信號發生器模塊 |
| 個 | 1 |
|
5） | 直流電源模塊 |
| 個 | 1 |
|
2 | 工作臺 |
| 套 | 1 |
|
3 | 工具柜 |
| 套 | 1 |
|
4 | 五輪轉椅 | 5輪 升降 | 把 | 2 |
|
5 | 模擬電路實訓模塊包 |
| 套 | 1 |
|
6 | 數字電路實訓模塊包 |
| 套 | 1 |
|
7 | C51和ARM單片機實訓模塊包 |
| 套 | 1 |
|
8 | 電子技術項目培訓資源包 |
| 套 | 1 |
|
9 | 儀器、工具配件包 |
| 套 | 1 |
|
10 | 耗材配件包 |
| 套 | 1 |
|
11 | 工作站 | CPU i5/內存8G/顯卡內存4G | 套 | 1 | 客戶自配 |
六、設備詳細參數
序號 | 設備名稱 | 詳細參數 |
1 | 實訓屏 | 1. 結構尺寸：L1720mm*W250mm*H289MM，采用優質Q235冷軋鋼板焊接而成，表面靜電噴塑。 2. 組成與配置：模塊化配置方式，實訓屏內部配工業插座，任何安裝在實訓屏面板上的模塊只需插上電源就可使用，模塊間內部無任何聯系，可完全獨立使用。模塊包括直流電源模塊、示波器模塊、函數信號發生器模塊、電源控制器模塊等，并設有漏電保護開關，可對漏電、觸電、過流、短路進行保護。 |
1) | 可編程直流電源 | 1.技術參數 1)電源電壓：AC 115V/230V 2)頻率：47 to 63Hz 3)CH1、CH2通道額定輸出電壓：0～32V； 4)CH1、CH2通道額定輸出電流：0～3.2A； 5)輸出功率:219W 6)負載效應: 電壓：<0.01%+3mV,電流：<0.1%+5mA 7)電源效應: 電壓：<0.01%+3mV 電流：<0.1%+3mA 8)設置分辨率：電壓：10mV，電流：1mA 9)設置精確度（25℃±5℃）：電壓：<0.5%+20mV，電流：<0.5%+5mA 10)輸出溫度系數：電壓：≤150ppm，電流：≤150ppm 11)回讀分辨率：電壓：10mV，電流：1mA 12)電壓上升/下降延時：≤100ms(10% Rated load) 13)并聯/ 串聯負載效應：電壓：≤0.1%+0.1V 14)接口：USB Device,RS-232 15)CH3通道額定輸出電壓5V； 16)CH3通道額定輸出電流：3.2A； 17)CH3通道電壓精度：±50mV 18)CH3通道負載效應：±50mV 19)耐壓：1mA 10s (AC in to PE/AC1800V) 20)絕緣電阻：30MΩ @ 500V (AC in to PE)，30MΩ @ 500V (AC in to DC out) 21)尺寸：W260 x H170 x L315(mm) 22)重量：9Kg 2.附件 1)電源線 1條 2)使用手冊 1本 3)測試棒 2條 |
2) | 數字示波器 | 1.技術參數 1）100MHz 帶寬，1GS/s實時采樣率； 2）4個模擬通道； 3）每通道28Mpts存儲深度(四通道同時打開)，存儲深度支持自動模式和手動選擇； 1)8英寸WVGA（800×480）TFT液晶屏，256級灰度顯示(支持色溫顯示)； 2)波形捕獲率高達50,000wfms/s，支持觸發輸出（Trigger Out）驗證波形捕獲率； 3)低底噪聲，寬范圍垂直檔位1mV/div~20V/div，并且各個檔位均支持全帶寬； 4)時基范圍5ns/div~50s/div； 5)支持每通道時基獨立可調； 6)支持加、減、乘、除、FFT、高級運算（支持公式編輯）、邏輯運算等計算功能； 10）觸發類型標配：邊沿，脈寬，欠幅，超幅，N邊沿，延遲，超時，持續時間，建立/保持，斜率，視頻，碼型；選配：RS232/UART，I2C，SPI 11）支持RS232/UART、I2C、SPI總線解碼（選配）； 12）支持同時打開Y-T和X-Y模式，可觀測李沙育波形； 13）配備標準接口：USB Host，USB Device，LAN，AUX Out（Trigger Out / Pass/Fail）； 14）可選配25MHz等性能雙通道函數/任意波形發生器模塊； 15）可選配鋰電池供電數字萬用表模塊； 16）支持邏輯分析儀模塊； 17）支持上位機監控、操作儀器； |
3) | 函數/任意波形發生器 | 1.技術參數 1)輸出波形：正弦波、方波、鋸齒波、脈沖波、脈沖串、掃頻、噪聲、諧波及任意波形等； 2)輸出頻率范圍：正弦波：1?Hz~80MHz；方波：1?Hz~30MHz；鋸齒波：1?Hz~2MHz； 3)頻率穩定度：2ppm 4)任意波：1?Hz～20MHz； 5)采用先進的DDS技術、雙通道等性能獨立輸出； 6)內置7位高精度、寬頻帶頻率計、頻率范圍：100mHz～800MHz； 7)USB Device和USB Host接口，支持U盤存儲 8)輸出幅值(高阻)：2mVpp～20Vpp之間連續可調 9)輸出阻抗：0Ω～1MΩ之間連續可調； 10)輸出幅值和頻率誤差在±1%左右； 11)垂直分辨率：16bits，采樣率：500MS/s； 12)雙通道同時逐點獨立輸出最大任意波長度：32Mpts，任意波最大存儲空間：7GB； 13)模擬數字調制類型：AM、FM、PM、ASK、FSK、PSK、BPSK、QPSK、OSK、PWM、SUM、QAM； 14)諧波：具有16次諧波發生器功能； 15)可選配數字任意波輸出接口，支持多種串行總線輸出； 16)顯示：8英寸WVGA（800×480）TFT液晶屏，同時顯示兩路頻率、幅值等信息； 17)支持上位機監控、操作儀器； |
2 | 工作臺 | 1. 工作臺 L1800mm×W800mm×H780mm，鋁型材骨架，桌面25mm厚防火纖維板。 2. LED燈棚 鋼板冷軋鈑金工藝精制而成，表面靜電噴塑，配置創意現代條形LED吸頂燈，飄月臺形狀，科幻感十足。 3. 工具網孔掛板 鋼板冷軋鈑金工藝精制而成，表面靜電噴塑，可掛置常用線材、工具、耗材等。 |
3 | 工具柜 | 1. 結構尺寸：L450mm*W635mm*H665mm，采用優質Q235冷軋鋼板焊接而成，表面靜電噴塑，工具柜下裝帶剎車的萬向輪，使工具柜可以隨意固定和移動。 2. 組成與配置：工具柜設計有四層抽屜，其中第一、二、三層抽屜內部使用分隔條分隔成各種大小不同空間，實訓電路板、元器件、工具、耗材均可放在隔間內，第四層為大容量柜，可放置套裝配件、工具包、開發板、仿真器、測量儀表等。拉開抽屜，各種電子元件分類整齊、一目了然。 |
4 | 基礎模擬電路模塊包 | 1.單端輸入放大電路 D33單端輸入放大電路，兩級放大，有限幅調整、調零、放大倍數調整功能 2.直流穩壓電源 D35輸出電壓：24V、±12V、＋5V，可根據設計電路進行選擇 3.直流可調穩壓電源 D43 輸出直流0-12VDC可調,過壓保護可調，過流保護可調，短路保護。 4.組件差動放大電路模塊線路板 D60 DC12V單電源供電對管差動放大電路 5.組件單管/負反饋放大器模塊線路板 D61 DC12V單電源供電一級單管負反饋放大電路 6.組件射極跟隨器模塊線路板 D62 DC12V單電源供電一級單管射極跟隨放大電路 7.組件場效應管放大器模塊線路板 D63 DC12V單電源供電一級單結型場效應管放大電路 8.組件RC串并聯選頻網絡振蕩器模塊線路板 D64 DC5V單電源供電兩級_RC橋式振蕩放大電路 9.信號放大模塊 D74 提供調諧小信號放大電路和集成陶瓷選頻放大 10.組件晶閘管可控整流電路模塊線路板 D75 AC12V供電、場效應管觸發脈沖調節、單結晶體管調光調壓 11.組件OTL功率放大器電路模塊線路板 D76 DC5V單電源供電、前置放大電路、互補對稱OTL功率放大電路、8Ω0.5W揚聲器 12.功率放大器與發射模塊 D77 提供線性寬帶功率放大器電路、音源和信號發送電路 13.組件集成功率放大器電路模塊線路板 D83 內置音樂集成芯片TQ9300、外接音源插座、LM741集成運算放大器、TDA2030功放芯片、8Ω0.5W揚聲器 14.組件模擬運算電路模塊線路板 D84 由集成運算放大器芯片LM324組成三角波產生電路、方波形成電路，集成運算放大電路 15.組件晶體管開關特性、限幅器與鉗位模塊線路板 D85 晶體管開關電路、晶體管特性測試電路、晶體管限幅器電路、晶體管鉗位器電路 16.直流斬波系統 D40 SG3525組成PWM波形輸出電路及六類斬波電路圖以及組成斬波電路用的器件 17.基礎模擬電路實訓項目 1)單端輸入放大電路 2)直流穩壓電源 3)直流可調穩壓電源模塊 4)晶體管共射極單管放大器實訓 5)場效應管放大器實訓 6)負反饋放大器實訓 7)射極跟隨器實訓 8)_RC橋式振蕩電路調試實訓 9)調諧小信號放大電路實訓 10)陶瓷選頻放大電路實訓 11)差動放大器實訓 12)晶閘管調光電路調試實訓 13)互補對稱式OTL電路調試實訓 14)門鈴電路調試實訓 15)集成運算放大器指標測試實訓 16)集成運算放大器的基本應用（Ⅰ）模擬運算電路實訓 17)集成運算放大器的基本應用（Ⅱ）波形發生器實訓 18)集成運算放大器的基本應用（Ⅲ）信號處理有源濾波器實訓 19)集成運算放大器的基本應用（Ⅳ）信號處理電壓比較器實訓 20)晶體管開關電路調試實訓 21)晶體管特性測試電路實訓 22)晶體管限幅器電路實訓 23)晶體管鉗位器電路實訓 24)直流斬波電路特性實訓 |
5 | 基礎數字實訓電路模塊包 | 1.邏輯電平顯示 D01 由74LS245驅動16位發光二極管指示邏輯電平 2.組件集成邏輯門電路模塊線路板 D86 由CD4082、CD4011、CD71、CD4030組成各種邏輯狀態測試電路 3.組件編譯碼器電路模塊線路板 D87 74LS138與8位發光二極管組成3-8線譯碼顯示電路、CD4511與數碼管組成BCD碼譯碼顯示電路 4.組件計數器電路模塊線路板 D88 由CD4027、4011組成同步三位二進制加法計數器 5.組件555集成電路模塊線路板 D89 555時鐘脈沖信號電路 6.組件電子秒表電路模塊線路板 D90 由74LS00、74LS196、CD4511、555組成兩位數碼管計數秒表 7.組件三位半直流數字電壓表模塊線路板 D91 由MC1403、CC14433、MC1413、CD4511組成三位半直流電壓數字顯示表 8.組件數字頻率計電路模塊線路板 D92 由CA3130、CD40106、CD4013、CD4020、CD4511、CD4553組成六位數字頻率計 9.組件拔河游戲機電路模塊線路板 D93 由CD4011、CD40193、CD4030、CD4081、CD4511、CD4514、CD4518組成四工位拔河游戲機 10.可逆計數譯碼顯示電路組件 D94 配置CD40192計數電路、CD4511譯碼顯示電路 11.組件CD4017流水燈電路板 由NE555時鐘信號、CD4017移位寄存器、10路發光二極管組成 12.組件雙D觸發器電路板 由CD4013和繼電器控制電路組成 13.組件八路搶答器電路板 由CD4511七段BCD碼譯碼器、74LS83四位二進制全加器、74LS148-8線-3線優先編碼器、74LS373-8位D鎖存器組成 14.基礎數字電路實訓項目 1)邏輯電平顯示實訓 2)基本邏輯門電路功能實訓 3)優先編碼器功能實訓 4)二進制譯碼器和數據選擇器功能實訓 5)全加器和超前進位全加器功能實訓 6)數值比較器功能實訓 7)七段碼鎖存/譯碼/驅動器功能實訓 8)各類觸發器功能實訓 9)雙向移位寄存器功能實訓 10)二 - 五 - 十進制計數器功能實訓 11)二位十進制計數/譯碼/驅動/顯示電路 12)可逆十進制計數電路功能實訓 13)N進制計數電路功能實訓 14)555定時器基本應用電路 15)電壓比較器電路實訓 16)邏輯筆實訓 17)CMOS集成邏輯門電路 18)譯碼器實訓 19)加法計數器實訓 20)電子秒表實訓 21)D/A、A/D轉換器實訓 22)三位半直流數字電壓表的組裝與調試 23)數字頻率計綜合性實訓 24)拔河游戲機趣味性實訓 25)雙D觸發器電路調試實訓 26)八路搶答器電路調試實訓 27)CD4017流水燈電路調試實訓 |
6 | C51和ARM編程基礎實訓模塊包 | 1.LED 實驗板 RGB三色燈1個，白色燈1個，紅色、黃色、藍色、綠色5mmLED 各4個 2.按鍵模塊 8位獨立式鍵盤,8位開關量輸入 3.數碼管顯示實驗 8位數碼管，使用74HC595驅動 4.4X4鍵盤模塊 16個輕觸開關組成4*4鍵盤 5.16X16點陣顯示模塊 4個8*8點陣構成16*16點陣，74HC595級聯驅動 6.1602液晶顯示模塊 1602液晶屏組成，可采用4位數據傳輸和8位數據傳輸方式，用于顯示16*2個字符 7.12864點陣圖文液晶顯示模塊 12864液晶屏組成，帶字庫與不帶字庫電路通用，只需換液晶，用于顯示漢字與圖形 8.搖桿、數字編碼輸入模塊 雙軸按鍵搖桿模塊和360度旋轉編碼器模塊組成 9.直流電機實驗板 直流電機，三極管，霍爾開關組成，采用霍爾開關對電機轉速測量 10.步進電機實驗板 步進電機，驅動IC組成。用于控制步進電機方向與速度 11.弱控強實驗板 4組繼電器與驅動IC，雙向可控硅與光藕組成。用于弱電控強電 12.RFID射頻卡實驗板 RFID射頻卡、AT24C02 I2C組成，RFID無線通信與數據讀寫 13.紅外發射接收實驗板 采用940紅外發射管與HL-A838紅外接收管 14.超聲波測距實驗板 由超聲波發射與接收探頭、發射驅動電路、接收電路組成，可測量2cm-450cm距離 15.無線遙控實訓模塊 由無線接收模塊，解碼芯片TG2272、撥碼開關等組成，可進行315MHz.頻率信號的接收，發送方式256種可選。 16.無線遙控器 推拉蓋桃木四鍵遙控器，發射頻率：315m（聲表穩頻）傳輸距離：10-50M 17. 8X8RGB全彩點陣模塊 組合可顯示任意顏色 18. OLED顯示實驗板 1.3寸顯示屏，128*64像素 19.環境測量實驗板 環境質量傳感器模塊，主要測量讀取PM2.5 PM10 20.智能開關實驗板 人體紅外檢測、亮度傳感器模塊 21.溫度與濕度實驗板 采用單總線通信，測量空氣中的溫濕度 22.陀螺儀重力感應磁力計實驗板 九軸傳感器模塊，IIC通信 23.顏色識別實驗板 TCS34725顏色感應識別 24.觸摸按鍵實驗板 4位觸摸按鍵 25.無線通信實驗板 ESP8266Wifi模塊+藍牙+NRF24L01，2.4G無線通信實驗 26.嵌入式編程轉接板 用于連接幾種不同功能的模塊或實驗板，實現多種功能。 27.組件ARM編程模塊 編程模塊單片機板 28.組件C51編程模塊 51編程模塊單片機板 29.編程基礎實訓模塊C語言參考程序資源 1)點亮LED，跑馬燈參考示例程序 2)獨立式鍵盤輸入，開關量檢測參考示例程序 3)單個數碼管驅動，多個數碼管掃描顯示參考示例程序 4)4*4鍵盤顯示掃描數碼管顯示參考示例程序 5)點陣顯示參考示例程序 6)液晶屏顯示漢字與圖形參考示例程序 7)顯示字符參考示例程序 8)雙軸按鍵搖桿參考示例程序 9)編碼器參考示例程序 10)直流電機轉速控制與速度測量顯示參考示例程序 11)步進電機正反轉控制參考示例程序 12)定時關斷220電器參考示例程序 13)RFID門禁系統參考示例程序 14)串口收發、RS485通信參考示例程序 15)紅外發射與接收參考示例程序 16)超聲波測距參考示例程序 17)無線遠程遙控參考示例程序 18)點陣顯示和多個顏色顯示參考示例程序 19)OLED顯示模塊參考示例程序 20)測量讀取PM2.5 PM10參考示例程序 21)人體紅外檢測、亮度傳感器智能開關燈參考示例程序 22)溫濕度測量參考示例程序 23)傾角檢測，陀螺儀、重力感應、磁力計參考示例程序 24)顏色識別參考示例程序 25)TFT顯示參考示例程序 26)觸摸按鍵參考示例程序 27)圖像采集顯示參考示例程序 28)Wifi模塊+藍牙+無線通信參考示例程序 30.C51及ARM嵌入式編程基礎實訓項目 1)點亮LED，跑馬燈實訓 2)獨立式鍵盤輸入，開關量檢測實訓 3)單個數碼管驅動，多個數碼管掃描顯示實訓 4)4*4鍵盤顯示掃描數碼管顯示實訓 5)點陣顯示實訓 6)液晶屏顯示漢字與圖形實訓 7)顯示字符實訓 8)雙軸按鍵搖桿實訓 9)編碼器實訓 10)直流電機轉速控制與速度測量顯示實訓 11)步進電機正反轉控制實訓 12)定時關斷220電器實訓 13)RFID門禁系統實訓 14)串口收發、RS485通信實訓 15)紅外發射與接收實訓 16)超聲波測距實訓 17)無線遠程遙控實訓 18)點陣顯示和多個顏色顯示實訓 19)OLED顯示模塊實訓 20)測量讀取PM2.5 PM10實訓 21)人體紅外檢測、亮度傳感器智能開關燈實訓 22)溫濕度測量實訓 23)傾角檢測，陀螺儀、重力感應、磁力計實訓 24)顏色識別實訓 25)TFT顯示實訓 26)觸摸按鍵實訓 27)圖像采集顯示實訓 28)Wifi模塊+藍牙+無線通信實訓 |
7 | 電子技術項目培訓資源包 | 見附件1 |
儀器、工具配件包清單
序號 | 配置名稱 | 規格型號 | 單位 | 數量 |
1 | 萬用表 |
| 臺 | 1 |
2 | PIC燒寫器 | PICKIT2 | 套 | 1 |
3 | STM32編程器 | ST-LINK V2+連接線 | 套 | 1 |
4 | 恒溫焊臺 | 工作電壓AC220V50Hz/AC110V60Hz、數顯、功率：70W | 套 | 1 |
5 | 熱風拆焊臺 | 熱風范圍：100-500℃，最高風量：18L/min，功率：550W，數碼顯示/按3鍵調節。 | 套 | 1 |
6 | 焊接排煙機 | 額定電壓:AC230V、瓦數：16W | 套 | 1 |
7 | 臺式放大鏡 | 帶燈 臺式10倍白波、22W環形熒光燈、鏡片直徑127mm、光學鏡片 | 套 | 1 |
8 | 工具套裝 | 配備28件不同工具 | 套 | 1 |
9 | 手腕帶測試儀 | 電源9V電池 | 個 | 1 |
10 | 護目鏡 | 10196 | 個 | 1 |
11 | 計算器 | Deli1654 | 個 | 1 |
12 | 示波器探頭線 | 帶線夾， 1.2m | 條 | 2 |
13 | BNC連接線 | 長50CM 黑色 | 條 | 2 |
14 | 迭對插頭連線 | KT4ABD51 50CM 黑色, | 條 | 2 |
15 | 迭對插頭連線 | KT4ABD51 1M 綠色, | 條 | 2 |
16 | 迭對插頭連線 | KT4ABD51 50CM 紅色, | 條 | 2 |
17 | 迭對插頭連線 | K1ABD51 50cm 紅色 | 條 | 50 |
18 | 迭對插頭連線 | K1ABD51 50cm 黑色 | 條 | 30 |
19 | 連接器 | 探頭插座尺寸4mm、顏色紅色 | 條 | 2 |
20 | 連接器 | 探頭插座尺寸4mm、顏色黑色 | 條 | 2 |
21 | USB連線 | A型公插頭轉A型母口 1.5m 黑色 | 條 | 1 |
22 | 大單掛鉤 | 10mm*40mm*L100mm 工具掛鉤 | 個 | 6 |
23 | 鋸用掛鉤 | 10mm*40mm*4 電線掛鉤 | 個 | 6 |
耗材配件包清單
序號 | 配置名稱 | 規格 | 單位 | 數量 |
1 | 藍色/單芯導線安裝線 | 210m,藍色 帶皮外徑0.5-0.6mm之間，線芯0.25mm，耐壓100V。 | 卷 | 1 |
2 | 黑色/單芯導線安裝線 | 210m,黑色 帶皮外徑0.5-0.6mm之間，線芯0.25mm，耐壓100V。 | 卷 | 1 |
3 | 紅色/單芯導線安裝線 | 210m,紅色帶皮外徑0.5-0.6mm之間，線芯0.25mm，耐壓100V。 | 卷 | 1 |
4 | 鍍錫銅線 | 0.5mm/100m 外徑0.5mm、長度100m、額定電流3.5 A | 卷 | 1 |
5 | 錫絲 | Ф0.5 、55克，熔點+217°C | 卷 | 1 |
6 | 吸錫線 | 寬度1.5mm、長度1.5m | 個 | 1 |
7 | 免清洗助焊筆 | 封裝類型筆、免清洗環保 | 個 | 1 |
8 | 萬能板 | D23 雙面環保萬能板，尺寸：100*150mm, | 塊 | 2 |
9 | 電工膠布 | PVC 9M 黑色 | 卷 | 1 |
10 | 電纜扎帶 | 3*100mm 白色 | 條 | 100 |
11 | 熱收縮管套件 | 5種熱收縮管，套筒長度0.035米，0.08米 | 套 | 1 |
